Грязевики тепловых пунктов ТС-569

Грязевик ТС-569, или же грязевик тепловых пунктов (ГТП) — фильтрующее устройство предварительной грубой очистки воды от взвешенных частиц и механических примесей. Представляя собой узел расширения трубопровода, вода, попав внутрь грязевика, изменяет направление потока и очищается фильтром из нержавеющей стали. Все примеси и частицы оседают на дне грязевика.

Грязевик ТС-569 устанавливается в тепловых пунктах, на трубопроводах системы отопления, горячего и холодного водоснабжения при помощи фланцевых соединений. Монтаж должен быть произведён таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки как с внутренней, так и с наружной стороны.

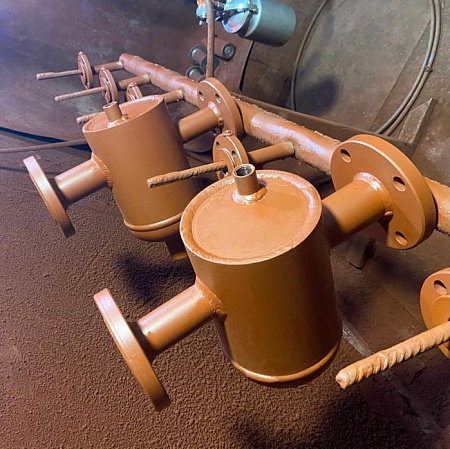

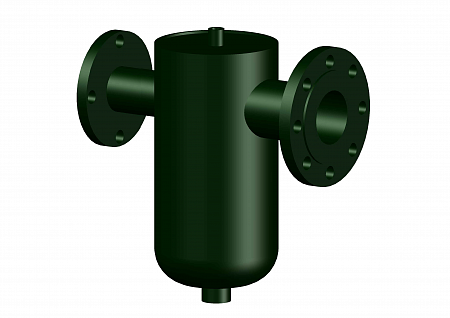

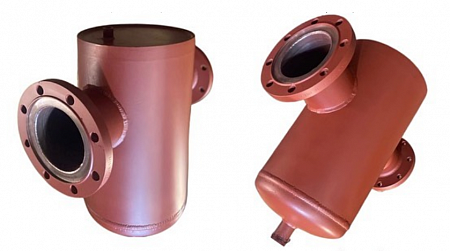

Корпус грязевика тепловых пунктов устанавливается вертикально, к нижней части приваривается эллиптическая заглушка с муфтой, верхняя часть выполнена в виде плоской крышки, для подключения воздухоотводчика используется муфтовый штуцер. Патрубки с фланцевым соединением, диаметры патрубков разные: выходной патрубок на один типоразмер больше входного.
