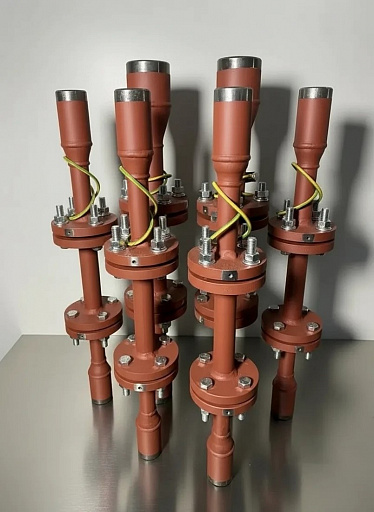

Для чего необходим модуль присоединительный для электромагнитного расходомера?

Установка расходомера с использованием присоединительного модуля - это не просто рекомендация, а необходимое условие для получения достоверных данных
• Использование именно таких элементов — бесшовной трубы на прямом участке, конфузора/диффузора и участка трубы после расширителя — является критически важным для обеспечения точности и стабильности измерений.
• Бесшовная труба обеспечивает максимально гладкую внутреннюю поверхность и равномерный диаметр по всей длине. Это исключает турбулентность, вихревые потоки и другие искажения, которые могут возникнуть из-за сварных швов или неоднородностей в трубе.
• Конфузор (сужающийся участок)/ Диффузор (расширяющийся участок).Они помогают плавно восстановить давление и избежать сильных вихревых образований. Эти элементы позволяют адаптировать диаметр трубопровода к диаметру расходомера с минимальными гидравлическими потерями и без создания избыточной турбулентности.

Важно соблюдать рекомендуемые углы конусности (обычно не более 15-20 градусов), чтобы избежать отрыва потока и образования вихрей.

• Участок трубы после расширителя. Этот участок необходим для полного восстановления потока и его стабилизации после прохождения через расходомер и диффузор. Он помогает рассеять остаточные возмущения и вернуть поток в стабильное состояние, что важно для последующих участков трубопровода или других измерительных приборов.
• Использование тщательно спроектированных присоединительных участков с бесшовными прямыми трубами, а также грамотно подобранных конфузоров/диффузоров, является фундаментальным условием для:
* Минимизации ошибок измерений. За счет обеспечения стабильного и развитого профиля потока.
* Соответствия метрологическим требованиям. Гарантия того, что прибор будет работать в условиях, для которых он был откалиброван.
